Modèle : HT3 DZ47X 30A
Tension de fonctionnement nominale : AC90~125V / DC12~400V
Câbles applicables : câbles de 4 à 6 mm de diamètre, 13 à 10 AWG
Pôles : 2P
Boîte : IP65 étanche, matériau ABS Courant nominal : 30 A
Fréquence de fonctionnement : 50/60 Hz.
Capacité de coupure : 4 kA IC = Icu
Ligne de déclenchement : B
Durée de vie mécanique : 10000 fois
Durée de vie électrique: 4000 fois
A Méthode d’installation : rail DIN de 35 mm
Norme : IEC60898 / GB10936
Température de fonctionnement : -30 ℃ ~ +80 ℃.
Hauteur de travail : 2000 mètres

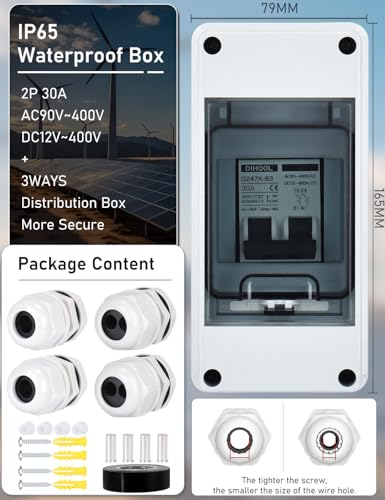

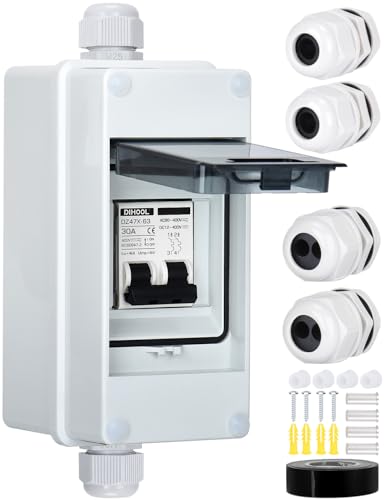

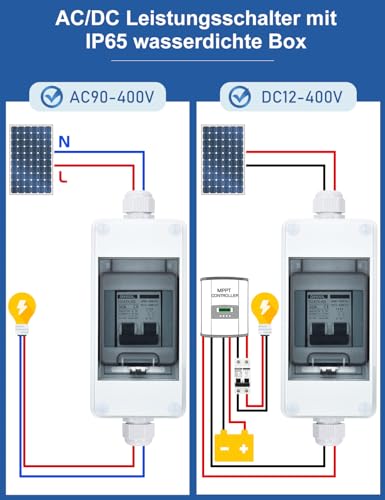

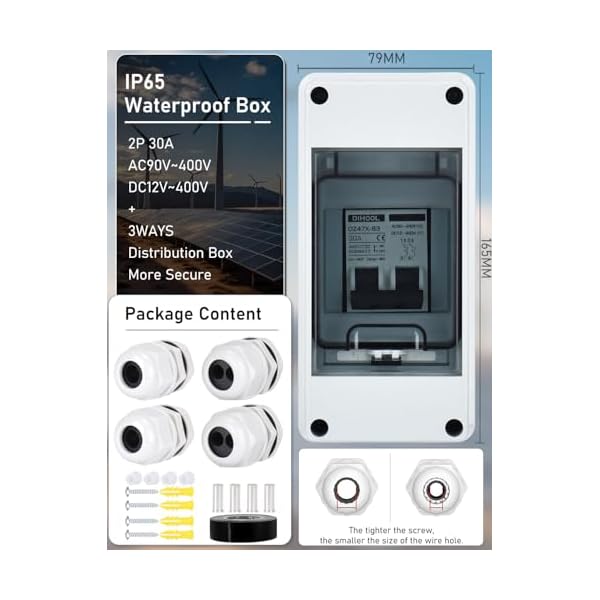

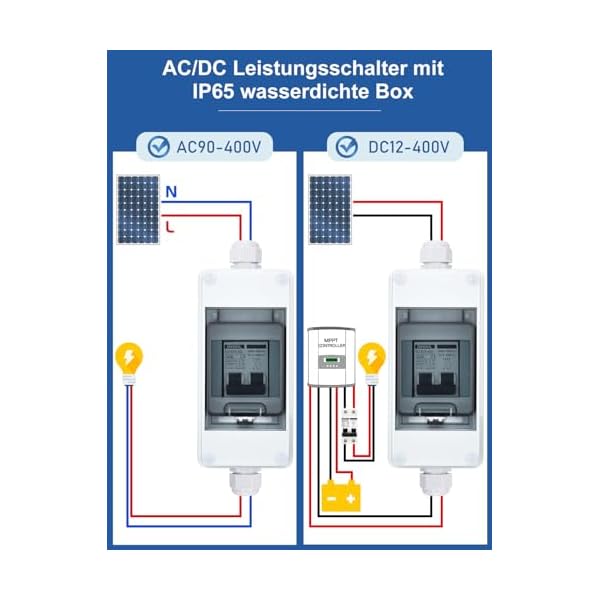

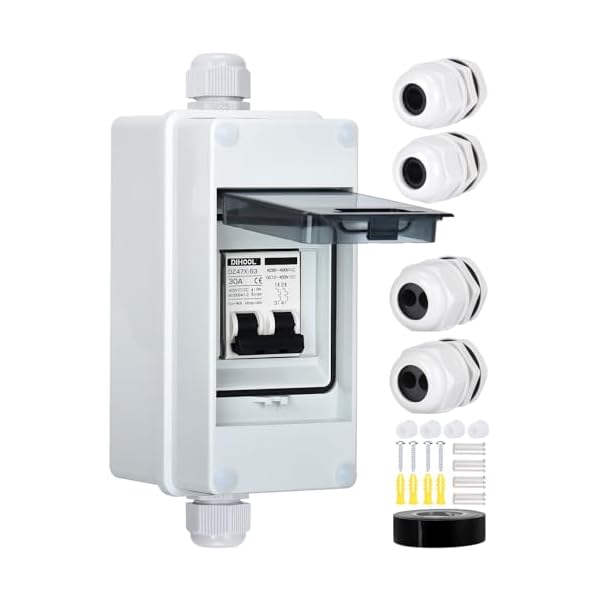

Les disjoncteurs DZ47X sont utilisés dans les circuits AC et CC. Convient pour les systèmes de commutation entre 12 ~ 400 V CC et 90 ~ 400 V AC, largement utilisé pour protéger le circuit entre le panneau solaire et le contrôleur. Ce produit se compose d’une boîte étanche, de deux presse-étoupes MG25 à 2 trous et d’un disjoncteur. IP65 étanche et résistant à la poussière. Convient pour les gouttières intérieures et extérieures, les distributeurs, sous les panneaux solaires, les entrepôts et autres pièces.

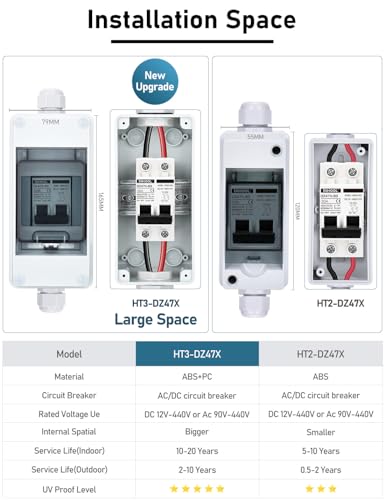

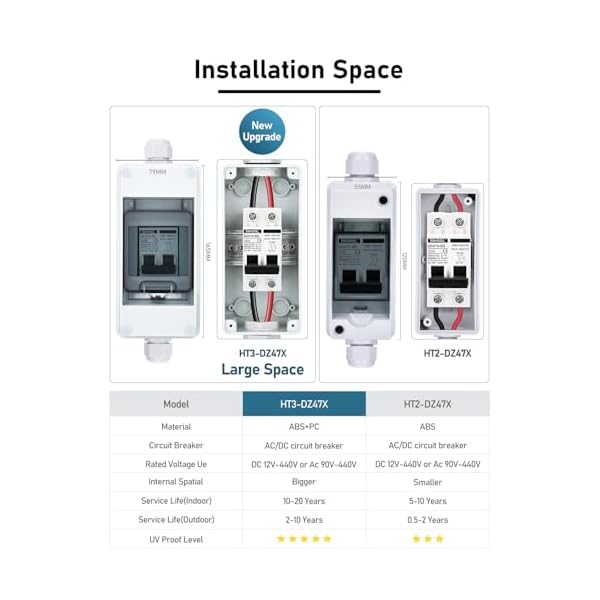

Il offre plus d’espace de câblage interne que la série HT2. Si vous avez encore besoin de plus d’espace de câblage, veuillez choisir la série HA4 DZ47X
【etanche boitier electrique】Matériel de PC + ABS avec la résistance à l’impact élevée, la résistance à la chaleur élevée, la bonne stabilité dimensionnelle, l’excellente résistance ignifuge, la résistance aux acides, aux alcalis, aux solvants et aux UV. Le couvercle transparent facilite également la vérification de l’état du disjoncteur. Plus d’espace que les boîtes bidirectionnelles traditionnelles pour faciliter le câblage et l’installation
【disjoncteur CC】Système magnétique intégré pour atteindre l’extinction d’arc élevée, boîtier ignifuge, contacts argentés, bobine de cuivre pur suffisante pour assurer sa haute qualité. La conception de la courbe B peut être appliquée au système DC DC12V – 400v et au système ac90v – 440V.
【Nylon Glandes de Câbles 】Le presse – câble PG avec deux trous permet de connecter les lignes positives et négatives au disjoncteur, adapté aux câbles de 4 à 6 mm de diamètre, tels que les câbles de 13 à 10 W.
【Certificat】Marque dihool, certifié ce

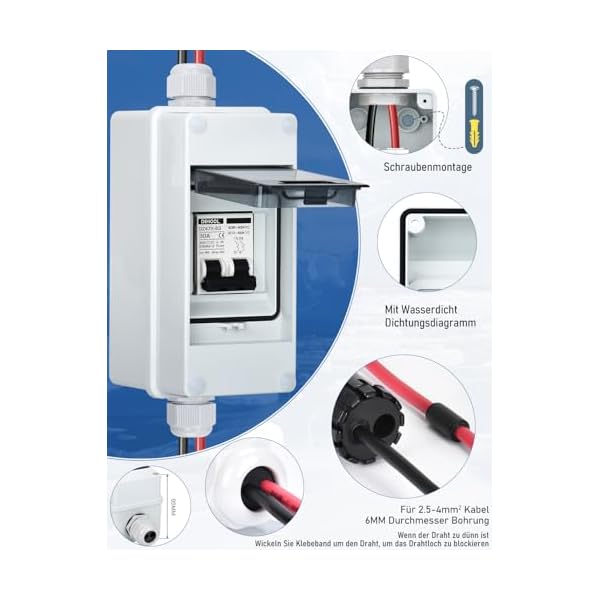

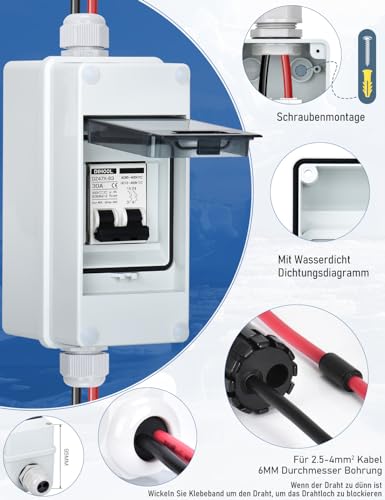

Contient un ruban adhésif isolant qui peut être enroulé sur le câble, puis lui donner de meilleures propriétés d’étanchéité à travers des trous dans le presse – câble. Quatre bornes de câblage rendent plus facile et plus fiable la connexion des fils au disjoncteur
